产品优点及用途：增大了输送角度（30～90度）面积小 ，投资少 ；输送量大 ，提升高度更高 ；从水平到倾斜（或笔直）能平稳过渡 ；适宜输送易散落的粉状、粒状、小块状等物料 ，能耗低、结构简单、胶带强度高 ，使用寿命长。挡边和隔板的底部和基带热硫化成一体 ，挡边和隔板的高度可以抵达40—630mm ，输送量可从1m3/h到6000m3/h。在挡边中加贴帆布以增强挡边抗撕裂水平 ，波状挡边带柔顺灵活 ，能够包管输送带平稳的通过头轮和尾轮。
产品结构： 高强力高耐磨基带 ，具有更大的横向刚度和纵向柔性。

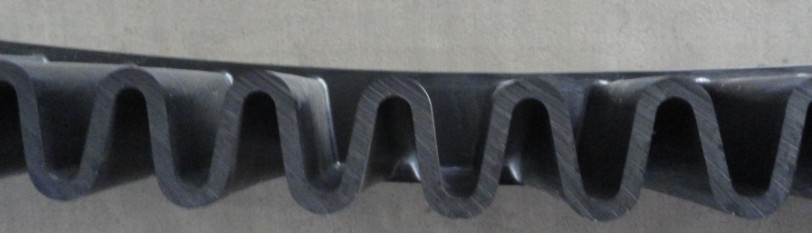

高强力热硫化橡胶波状挡边。

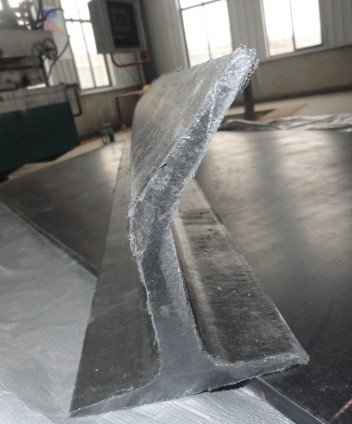

避免物体下滑的横向隔板。
产品规格：基带宽度400mm——2200mm

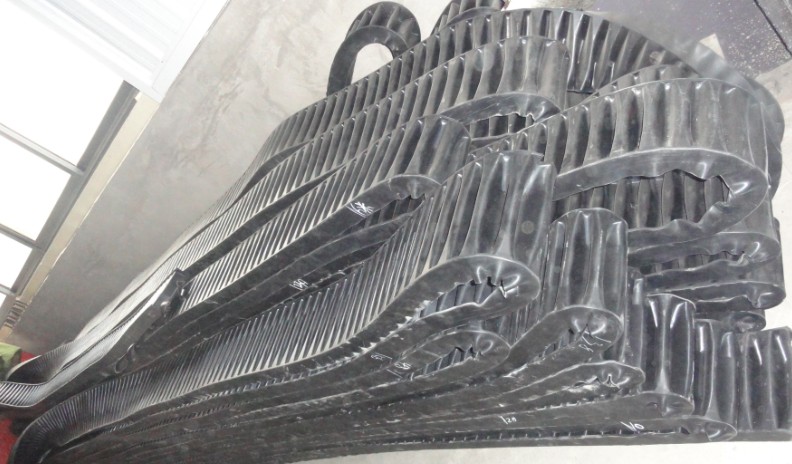

阻燃波纹挡边输送带是由阻燃织物芯输送带为基带 ，以及阻燃波纹挡边、横隔板凭据一定尺寸组成。该产品特殊的结构可满足大倾角、大运量物料输送的要求。本产品宁静性能可靠 ，适用于煤矿井下运输煤炭。本产品宁静性能可靠 ，适用于煤矿井下运输煤
|
挡边 型号 |
挡边高 （H） |
波幅 （BW） |
波距 （T） |
底板宽 |
每米平方数 （SK） |
配用隔板 （H） |
隔板 型号 |
板底宽 （F） |
每米平方数 （CTK） |
| S | 60 | 44 | 42 | 45 | 0.61 | 50 | TC | 55 | 0.55 |
| S | 80 | 44 | 42 | 50 | 0.75 | 75 | TC | 70 | 1.29 |
| S | 120 | 44 | 42 | 50 | 1.69 | 110 | TC | 100 | 1.76 |
| S | 160 | 65 | 65 | 80 | 2.68 | 150 | TC | 100 | 2.24 |
| S | 200 | 70 | 65 | 90 | 3.53 | 180 | TC | 160 | 3.39 |
| S | 240 | 80 | 65 | 90 | 4.75 | 220 | TC | 160 | 5.00 |
| S | 300 | 90 | 70 | 95 | 7.03 | 280 | TC | 180 | 7.05 |
（周长×2×SK）+[（周长/间距）×有效带宽×CTK]
花纹带总平方数=带宽×[1+布层数+（上胶+下胶）÷1.5]×周长
普通运输带平方数=带宽×[布层数+（上胶+下胶）÷1.5]×周长
